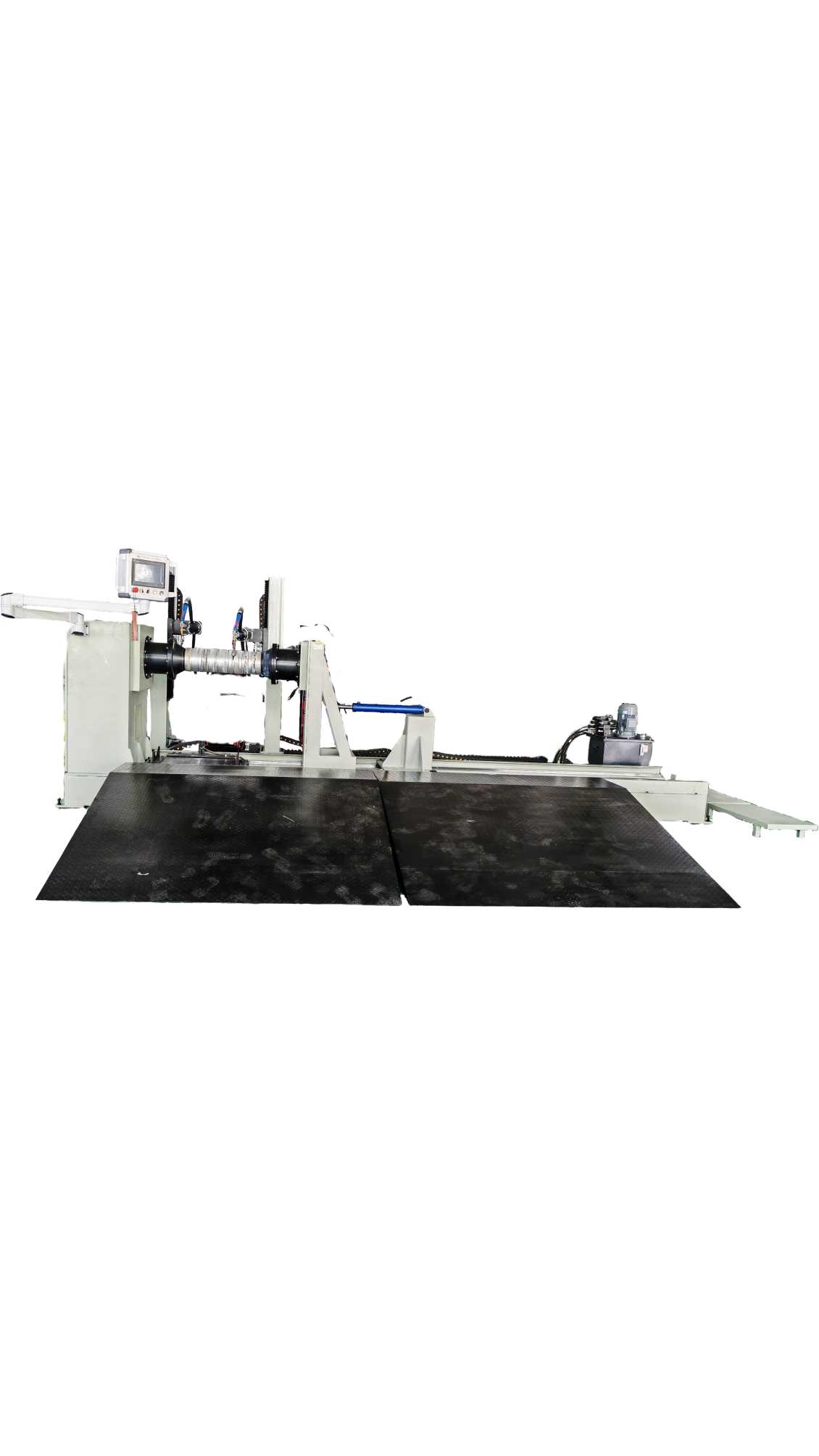

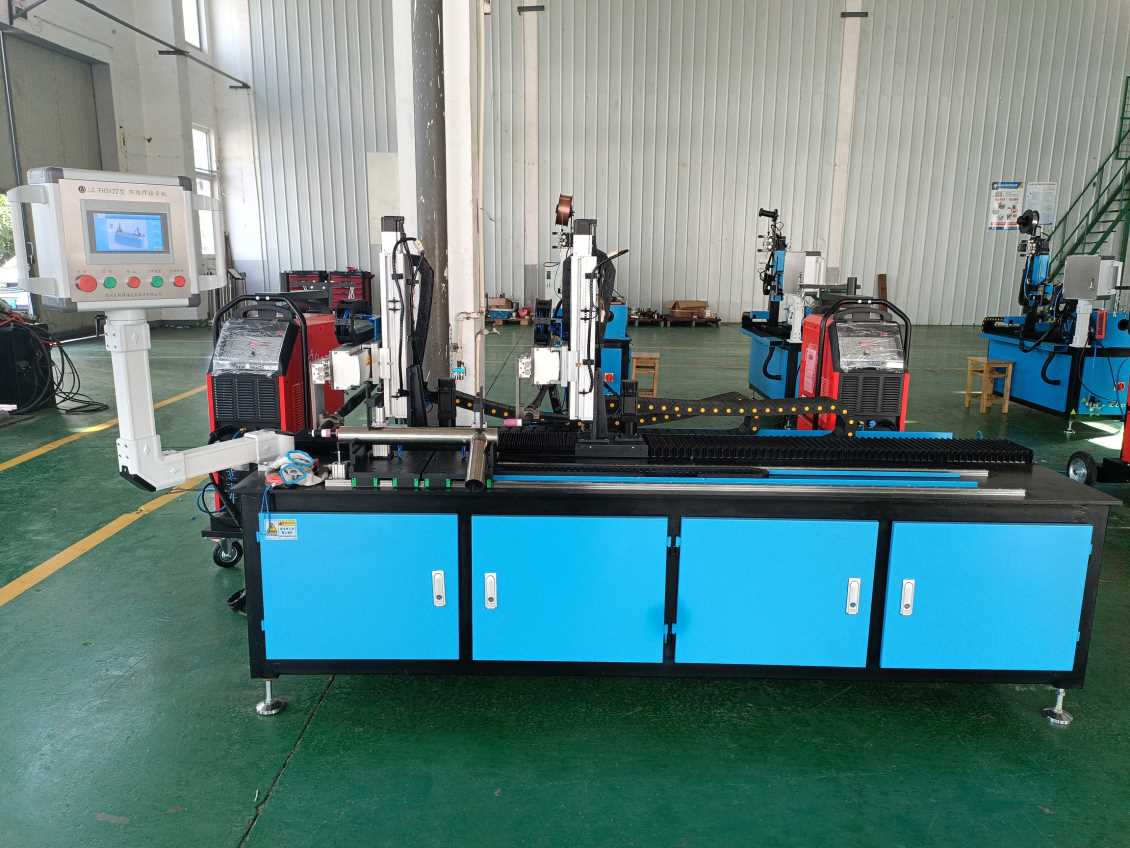

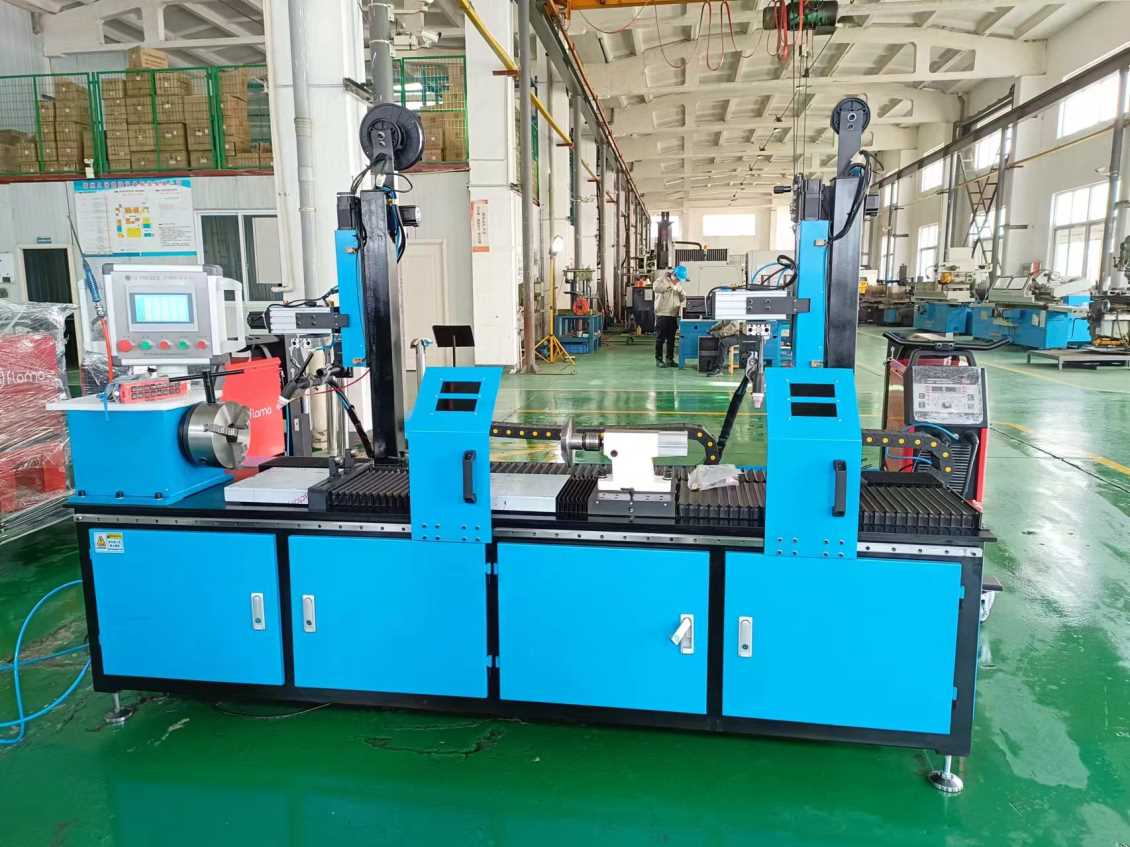

杭州FH3125型环缝焊接专机

1、 设备的原理

FH3125型环缝焊接专机使用步进电机和气动元器件来驱动，通过触摸屏人机界面与PLC控制实现自动化焊接。

2、设备的特点

l  使用氩弧焊机可实现美观的焊缝；

l  自动送丝解决人工送丝的烦恼；

l  在控制中增加了焊枪位置反馈和起弧反馈，以避免虚焊、漏焊问题发生；

l  步进电机可精准调控焊接速度；

l  便捷的装夹方式提高生产效率；

l  所用电气元件皆为品牌件，保证了设备使用的安全性和稳定性；

3、 设备参数

表 -主要参数

序号	名称	参数
1	输入电压	220V
2	设备功率	400W
3	工作气压	≧0.6MPA
4	卡盘中心高度	173mm
5	卡盘通孔直径	∅65mm
6	卡盘夹持范围	10~200
7	旋转速度	0~4r/min
8	送丝速度	0~1.2m/min
9	送丝直径	0.8/1.0、1.2/1.6
10	电动焊枪移动范围	上下0~250mm、左右0~520mm
11	电动焊枪微调行程	左右/左右100mm、
12	驱动扭矩输出	40N.M
13	夹具组件夹紧力	480N
14	夹具组件顶紧力	180N
15	设备焊接参数包括焊接回转速度、送丝速度、焊接电流、起弧收弧参数可一键保存、一键调用，存储数据可99组
